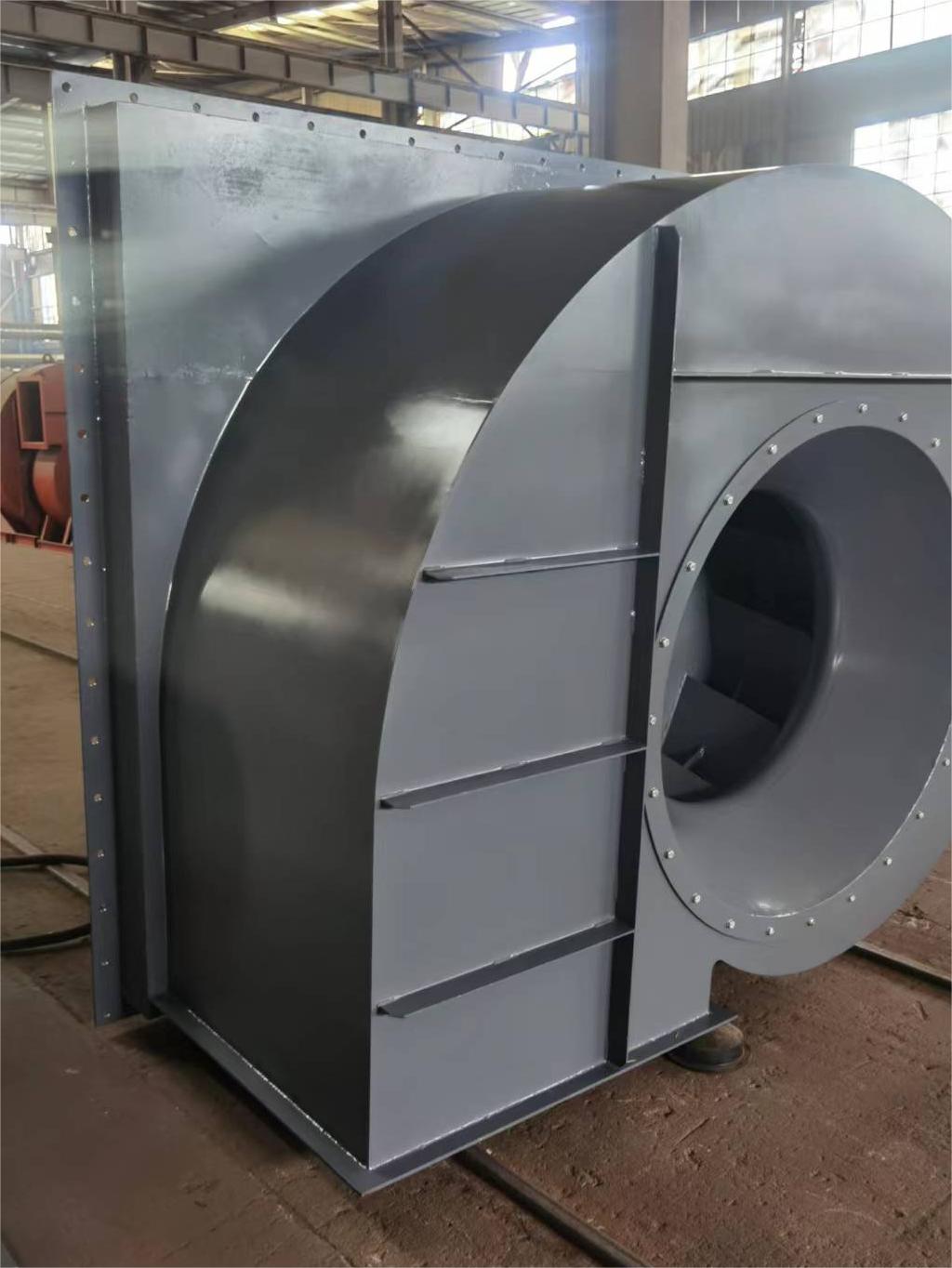

4-72离心通风机适用于宾馆、会场、影剧院、车间等通风换气。介质温度不于80℃。1、风机采用双吸入进气，机号有6E、8E、10E、12E、14E、16E、18E、20E。2、风机可制成右旋或左旋两种型式，风机的出口位置以机壳出风口角度表示，有0°、90°、180° 结 构： 风机由叶轮部、机壳部、进风口、轴承座、电动机等组成，具有结构紧凑，安装方便，便于维修的特点。 1、叶轮：由两个旋向不同的叶轮组成，每一叶轮各有10个翼型叶片，并具有弧形前盘，经动平动校正，运转平稳。 2、机壳：由钢板焊成蜗形体，并带有轴承支架，风机座。 3、进风口：钢板制成锥弧形流道。 4、轴承座：采用双列向心球面轴承并用钙纳基润滑脂润滑。

　　山东立通风机有限公司风 机 的 用 途 G4-73和Y4-73型锅炉通、引风机主要适用于火力发电厂中2～670 t/h蒸气锅炉的通、引风机系统。在无其它特殊要求时，G4-73亦可用于矿井通风及一般通风。 通风机输送的介质为空气，温度不得超过80℃；引风机输送的介质为烟气，温度不得超过250℃。在引风机前，必须加装除尘装置，以尽可能减少进入风机中烟气的含尘量。根据一般电厂的使用情况，所配除尘器效率不得低于85%。

　　风 机 的 型 式1．通风机与引风机均制成单吸入，各有№8～29.5共13个机号。2．从电机一端正视，叶轮顺时针旋转者称右旋风机，以“右”表示；反之为左旋风机，以“左”表示。3．风机的出风口位置，以机壳的出风口角度表示。4．风机的传动方式为D式，均采用弹性联轴器联接。

　　风 机 的 结 构风机主要由叶轮、机壳、进风口、调节门及传动部分组成： 1．叶 轮 — 12片后倾机翼斜切形叶片焊接于锥弧形前盘与平板后盘中间。由于采用了机翼形叶片山东立通风机有限公司

　　Y8?39、Y9?38两系列锅炉离心引风机，是为使工业锅炉在变工况运行时，引风机能在高效区工作，达到节能之目的，由机械工业部风机节能组，组织全国风机行业名家联合设计、国家经委和机械工业部重点推广的高效节能产品，具有效率高、噪声低、性能曲高效区宽广等优点。

　　本风机适合于配有省煤器（预热器）和消烟除尘装置的0.5~35t/h工业锅炉选用。凡进气条件相近，性能又相适应者均可选用，但进气温度不得超过250℃。

　　在引风机前必须加装除尘效率不低于85％的除尘装置，以降低进入风机的烟气含尘量，减轻烟尘对风机的磨损，提高风机的使用寿命。

　　当前工业锅炉系列较多，燃用煤质优劣悬殊，配用的除尘器、省煤器阻力不一，所需的引风机的风量、风压差异较大，考虑到风机的经济性和适应性，故提供Y8?39和Y9?38型两个系列风机供用户选用。机号相同的两个系列风机的联接及安装尺寸相同。

　　1．本风机制成单吸入。机号有№4、№4.5、№5、№5.6、№6.3、№7.1、№8、№9、№10、№11.2、№12.5、№14、№16十三个机号。

　　2．本风机又可制成顺时针旋转和逆时针旋转两种形式，从传动部正视风机，如叶轮顺时针旋转者称为右旋风机，以右表示，反之称左旋风机，以左表示。

　　3．风机的出口位置以机壳的出口角度表示，右旋风机、左旋风机均可制成0°、45°、90°、135°、180°、225°六种角度。如您需用其它机号或其它角度，我厂有实力为您“点菜”设计，精心制造，直到您满意为止。

　　1．叶 轮 ：材料为16Mn，长短相间前向弯曲叶片，焊于弧锥形前盘与平板后盘中间，叶轮成型后经严格的静动平衡校正和超速运转试验，因此运行平稳可靠。

　　2．机 壳 ：用钢板焊接成蜗形整体。在蜗板上开有清灰门，便于清除叶片和机壳内的积灰。保证叶轮的平衡性和气动性能。

　　主轴由钢制成，采用滚动轴承，轴承箱有整体式和剖分式两种形式。№4~6.3采用整体式轴承箱；№7.1~16采用剖分式轴承箱，两种轴承箱上均需通水冷却，耗水量因工作温度和环境温度不同而异，一般按0.5 m3/h ~1m3/h考虑。轴承箱上装有温度计和油位指示,轴承箱采用30号机械油,加油量按油标标志要求实施。

　　5．调节门 ：用来调节风机流量大小。调节门为花瓣调心式,轴向安装于进风口之前，采用外部传动的结构，转动灵活方便，调节范围由90°(全闭)到0°(全开)。调节门的板把位置从进风口方向看在右侧，对右旋转风机，把从下往上推是从全闭到全开方向;对左旋转风机，板把从上往下拉是由全闭到全开方向。为使调节门各部正常工作，必须搞好润滑，建议采用高温(260℃)膨润土脂，使风机在高温运转时不至失效。

　　当Re≥5×106时换算的结果是正确的,而对于Re≤5×106时,已对各机号根据实验结果进行了相当修正。其值以性能表为准。山东立通风机有限公司
